 一、 概述

        YWH-KRH湿度开关量变送器是一种具有比例控制功能的控制器（接点输出）。湿度开关量变送器能按用户要求设置上、下限湿度控制点，并有继电器接点输出。是一种经济、实用的湿度控制设备。

1、产品特点

1、 采用法国HUMIREL公司HM1500湿度传感器。

2、 高可靠性与长期稳定性。

3、 对化学品的高抵抗性。

2、技术指标：

湿度控制范围：	10～95%RH
控制精度：	±3%RH
上限湿度：	用户指定
下限湿度;	用户指定
控制回差；	上限：5%RH　     下限：5%RH（可按用户要求设置）
继电器接点容量：	DC : 30V 1A
响应时间;	＜5S
辅助电源；	P1：DC24V±15%  P2：DC12V±10%
整机功耗;	＜1W
浪涌电压；	5KV/1.2～50μS
工作环境;	温度：-30℃～60℃，湿度：10~95%RH
外形尺寸；	72㎜×37㎜×112㎜
产品重量：	200g

  二、使用说明

  1、接线：

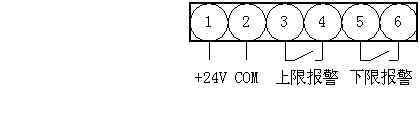

  湿度监控器工作时按下图接线。





   2、工作方式

     湿度监控器正常工作时，如湿度在上、下限湿度之间，输出继电器不动作；如果湿度上升到高于上限湿度，上限控制继电器动作，常开接点闭合；如湿度下降到低于下限湿度，下限控制继电器动作，常开接点闭合。

3、安装与维护

3.1现场安装

a 电气连接线用屏蔽导线；

b 接线时请不要触摸电路和擅自调整电位器。

3.2安装环境

a 使用环境应无导电尘埃和腐蚀金属及破坏绝缘的气体；

b 环境温度为：-20℃～60℃；

c 海拔高度小于2500米。

3.3安装方式

  壁挂式，上下两固定螺钉间距82mm。
