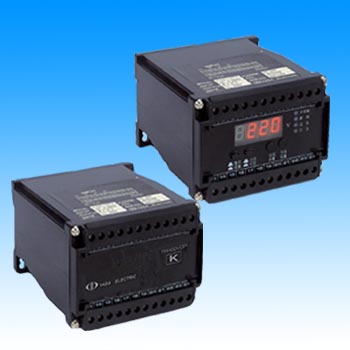

KT 温度开关量变送器
产品编号：Pro200864153457
产品型号：
更新时间：2013.07.04
推荐企业：天康
浏览次数：
产品详细介绍：
一 、概述
温度开关量变送器具有温度测量和温度控制功能，它能实时显示被测温度，可随意设置上、下限报警温度，并有继电器接点输出。是一种经济、实用的温度测量设备。
二 、型号
YWD-KT
YW——表示产品型号
D—— 产品外形代号
KT——表示温度开关量
三、技术指标
a). 输入、输出参数
|
Rn 输 输入电阻 |
R1 PT100 |
R2 PT1000 |
R3 Cu50 |
Rn 用户自定 |
|
Tn 测温范围 |
T1 -30-50℃ |
T2 -10-100℃ |
T3 -50-200℃ |
Tn 用户自定 |
|
Jn 输出路数 |
J1 一路 |
J2 二路 | ||
|
Pn 辅助电源 |
P1 AC85～265 V |
P2 DC9～30V |
P3 DC15～60V |
Pn 用户自定 |
b). 测温精度： 0.5℃ c). 接点容量： DC 30V、1A（除特别要求，继电器输出均为常开接点） d). 回差温度： 上限告警：3℃ 下限告警：3℃（可按用户要求设置） e). 工频耐压： 输入与输出，输入与电源间：AC 1.5kV/min、1mA 输出与电源间2 kV/min、1mA f). 绝缘强度： ≥20MΩ g). 整机功耗： ＜40mA（DC24V） h). 工作环境： 温度:-10-50℃ 湿度:10-90%（无凝露） r). 贮藏条件： 温度:-40-70℃ 湿度:10-95%（无凝露） j). 显示： 红色数码管（3位半） k). 外形尺寸： 55㎜×75㎜×120㎜
四 使用说明
1、接线方式（本产品工作时按下列图示接线）
2、温度测量
K1为测温、设置功能选择按键。选择K1处于测温状态，显示的就是测量温度值。
3、设置上、下限告警温度
a、将K1切换到设置状态，此时处于设置功能状态，面板显示的是设置温度值。
b、K2是设置上、下限告警温度的选择按键。设置上限告警温度：选择K2处于上限温度状态，并调节相应的上限电位器，使显示值等于需要设定的上限告警温度值。设置下限告警温度：选择K2处于下限温度状态，并调节相应的下限电位器，使显示值等于需要设定的下限告警温度值。
C、完成上、下限告警温度设置后，将K1切换回测温状态。
4、系统工作方式
变送器正常工作时，如温度在上、下限告警温度之间，输出继电器不动作；如果温度上升到高于上限告警温度，上限告警继电器动作，常开接点闭合，上限告警指示灯亮；如温度下降到低于下限告警温度，下限告警继电器动作，常开接点闭合，下限告警指示灯亮。
五、安装方式

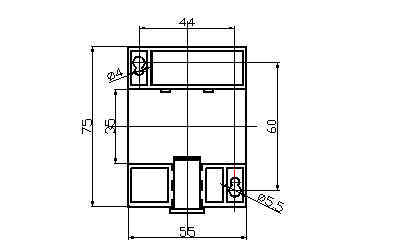

YWD-KT为导轨和螺钉安装两种方式，底部视图如下
六、订货须知

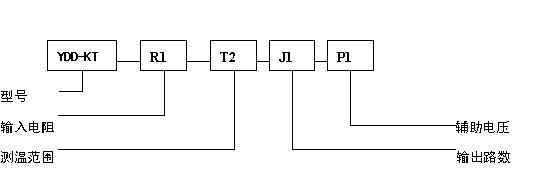

签订合同时，请详细说明所需产品的规格、参数，并按下列格式将代号填入，特殊需要用
文字说明。
例： 温度开关量变送器
YWD-KT-R1-T1-J1-P1
R1:输入电阻 PT100
T2:测温范围 -10-100℃
J1:输出路数 一路接点
P1: AC 85～265 V
七、注意事项
1. 设置上限告警温度须***高于下限告警温度。
2. 完成告警温度设置后，应将K1按键切换回测温状态。
3. 当测量温度超量限时，本产品无显示。
4. 使用环境应无导电尘埃和腐蚀及破坏绝缘的气体存在，海报高度小于2500米
