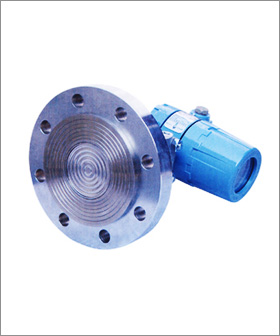

    1151lt型法兰式液位变送器

    产品名称：1151lt型法兰式液位变送器
    产品编号：Pro200723162453
    产品型号：
    更新时间：2013.07.02
    推荐企业：天康
    浏览次数：




    产品详细介绍：

    六、1151lt型法兰式液位变送器
    1151lt型法兰式液位变送器的安装法兰标准按ansi，法兰有3″和4″规格，
    法兰等级分为150lb（2.5mpa）及300lb（5.0mpa），法兰安装尺寸见下图表
    。如用户采用gb9116-88标准，则dn=80、100、pn =2mpa请注明。
    接液膜片材料有316l、哈氏c-276、蒙乃尔、钽等。用户不注明，时 以3″150lb安装法兰及接液膜片材料316l供货。

    图8 法兰式液位变送器外型尺寸图

    法兰尺寸
    螺栓孔
    尺寸
    规格
    直径d
    a
    b
    c
    数目n
    直径d
    分布直径d1
    3″
    1501b
    190
    30
    66
    127
    4
    19
    152
    4″
    1501b
    228
    30
    89
    157
    8
    19
    190
    3″
    3001b
    210
    35
    66
    127
    8
    22
    168
    4″
    3001b
    254
    38
    89
    157
    8
    22
    200
