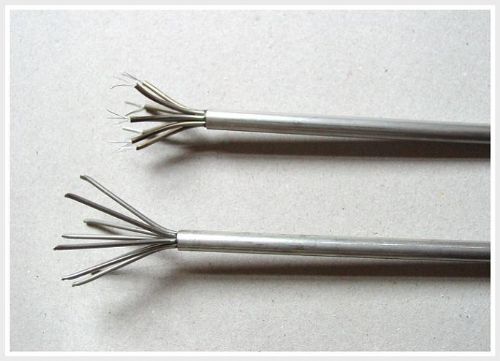

 1、用途： 热电偶用（耐高温）补偿导线、补偿电缆，是在一定温度范围内（包括高温、常温）具有与匹配的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。本产品适用于分度号为S、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测量精度。
2：使用条件：
(1) 工作温度：耐热用：***高200℃和260℃两种；
一般用：***高70℃和105℃两种。
(2) ***低环境温度：氟塑料绝缘和护套电缆：固定敷设-60℃，非固定敷设-20℃；
聚氯乙烯绝缘和护套电缆：固定敷设-40℃，非固定敷设-15℃。
(3) ***小弯曲半径：聚氯乙烯绝缘和护套电缆非铠装电缆不小于电缆外径的6倍，氟塑料绝缘和护套非铠装电缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍。
3、产品品种、规格、结构型式
(1) 产品品种及型号：见表1
表1
|
产品名称 |
型 号 |
配用热电偶 |
热电偶分度号 |
|
铜-铜镍补偿型导线（电缆） |
SC |
铂铑10-铂热电偶
铂铑13-铂热电偶 |
S |
|
铁-铜镍补偿型导线（电缆）
铜-铜镍补偿型导线（电缆） |
KCA
KCB |
镍铬-镍硅热电偶 |
K |
|
镍铬-镍硅延长型导线（电缆） |
KX |
镍铬-镍硅热电偶 |
K |
|
铁-铜镍补偿型导线（电缆）
镍铬硅-镍硅延长型导线（电缆） |
NC
NX |
镍铬硅-镍硅热电偶 |
N |
|
镍铬-铜镍延长型导线（电缆） |
EX |
镍铬-铜镍热电偶 |
E |
|
铁-铜镍延长型导线（电缆） |
JX |
铁-铜镍热电偶 |
J |
|
铜-铜镍延长型导线（电缆） |
TX |
铜-康铜镍电偶 |
T |
(2) 产品规格：见表2
表2
|
|
名 称 |
导体标称截面mm2 |
导体结构 mm |
|
补偿导线 |
补偿电缆 |
A |
B |
|
线芯对数 |
1 |
二线组：1～24对
三线组：1～19对 |
0.5 |
1/Φ0.80 |
7/Φ0.30 |
|
1.0 |
1/Φ1.13 |
7/Φ0.43 |
|
1.5 |
1/Φ1.37 |
7/Φ0.52 |
|
2.5 |
1/Φ1.76 |
19/Φ0.41 |
注：① 补偿导线规格为：2*导体标称截面，补偿电缆规格为：芯数*2*导体标称截面，推荐的线对
为：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
② 根据用户的要求可提供阻燃型、耐火型、低烟低卤型、低烟无卤型补偿电缆以及耐热硅橡胶绝缘和护套补偿电缆。订货时需注明即可。
4、技术要求
(1) 补偿导线及补偿电缆合金导体和绝缘层颜色：见表3
表3
|
产品型号 |
补偿导线及电缆线芯 |
绝缘层着色 |
配用热电偶
分度号 |
|
正极 |
负极 |
正极 |
负极 |
|
SC |
铜 |
铜镍0.6 |
红 |
绿 |
S(铂铑10-铂)
R(铂铑13-铂) |
|
KCA |
铁 |
铜镍22 |
红 |
蓝 |
K(镍铬-镍硅) |
|
KCB |
铜 |
铜镍40 |
红 |
蓝 |
|
KX |
镍铬10 |
镍硅 |
红 |
黑 |
|
EX |
镍铬10 |
铜镍45 |
红 |
棕 |
E(镍铬-铜镍) |
|
JX |
铁 |
铜镍45 |
红 |
紫 |
J(铁-铜镍) |
|
TX |
铜 |
铜镍45 |
红 |
白 |
T(铜-铜镍 |
|
NC |
铁 |
铜镍18 |
红 |
灰 |
N(镍铬硅-镍硅) |
|
NX |
镍铬硅 |
镍硅 |
红 |
灰 |
(2) 补偿导线及补偿电缆使用分类、等级标志及护套着色：见表4
表4
|
使用分类 |
标志代号 |
允差等级及标志 |
护套着色 |
|
普通级 |
精密级 |
普通级 |
精密级 |
本安型 |
|
一般用 |
G |
省 |
S |
黑色 |
灰色 |
蓝色 |
|
耐热用 |
H |
黑色 |
灰色 |
蓝色 |
(3) 补偿导线及补偿电缆热电特性及允差表：见表5
表5
|
型号 |
使用
分类 |
温度范围℃ |
热电动势允差μV |
测量端
温度℃ |
往复电阻20℃长度为1m不大于Ω |
|
普通级 |
精密级 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
|
SC |
G |
0～100 |
±60(±5.0℃) |
±30(±5.0℃) |
1000 |
0.10 |
0.05 |
0.03 |
0.02 |
|
H |
0～200 |
|
|
KCA |
G |
0～100 |
±100(±2.5℃) |
±60(±1.5℃) |
1000 |
1.40 |
0.70 |
0.47 |
0.28 |
|
H |
0～200 |
900 |
|
KCB |
G |
0～100 |
900 |
1.04 |
0.70 |
0.47 |
0.28 |
|
KX |
G |
-20～100 |
900 |
2.20 |
1.10 |
0.73 |
0.44 |
|
H |
-25～200 |
900 |
|
EX |
G |
-20～100 |
±200(±2.5℃) |
±120(±1.5℃) |
500 |
2.50 |
1.25 |
0.83 |
0.50 |
|
H |
-25～200 |
500 |
|
JX |
G |
-20～100 |
±140(±2.5℃) |
±85(±1.5℃) |
500 |
1.30 |
0.65 |
0.43 |
0.26 |
|
H |
-25～200 |
500 |
|
TX |
G |
-20～100 |
±60(±1.0℃) |
±30(±0.5℃) |
300 |
1.04 |
0.52 |
0.35 |
0.21 |
|
H |
-25～200 |
±90(±1.5℃) |
±48(±0.8℃) |
300 |
|
NC |
G |
0～100 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
1.50 |
0.75 |
0.50 |
0.30 |
|
H |
0～200 |
900 |
|
NX |
G |
-20～100 |
900 |
2.86 |
1.43 |
0.95 |
0.57 |
|
H |
-25～200 |
900 |
(4) 其它性能指标：见表6
表6
|
项 目 |
单 位 |
性能指标 |
|
PVC绝缘 |
F46绝缘或F绝缘 |
|
绝缘电阻（20℃）≥ |
MΩ·km |
25 |
500 |
|
电压试验 |
V/1min |
1000 |
|
阻燃性能 |
由供需双方根据补偿电缆的使用条件按GB/T18380-2001标准商定 |
5、型号、名称：见表7～表8
表7 补偿导线
|
型 号 |
名 称 |
|
KX-VV |
聚氯乙烯绝缘和护套K分度热电偶用补偿导线 |
|
KX-VPV |
聚氯乙烯绝缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线 |
|
KX-FF |
氟塑料绝缘和护套K分度热电偶用补偿导线 |
|
KX-FPF |
氟塑料绝缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线 |
|
KX-FV-105 |
氟塑料绝缘耐热105℃聚氯乙烯护套K分度热电偶用补偿导线 |
|
KX-FPV-105 |
氟塑料绝缘铜丝编织屏蔽耐热105℃聚氯乙烯护套K分度热电偶用屏蔽补偿导线 |
|
KX-HF4B |
聚四氟绝缘玻璃丝编织护套K分度热电偶用补偿导线 |
|
KX-HF4PB |
聚四氟绝缘铜丝编织屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿导线 |
注： ① 其他型号补偿导线SC、KC、EX、JX、TX、NC、NX等,只需改写型号的第一项，如：EX-VVP；
② 屏蔽型式有：P：铜丝屏蔽，P1：镀锡丝屏蔽；
③ 氟塑料绝缘和护套高温补偿导线用氟塑料整体连续挤出，具有很好的电性能和耐酸碱油水性能；
④ 一般用(G)普通级和精密级(S)以及耐热用(H)普通级和精密级(S)补偿导线在订货注明即可。
表8 补偿电缆
|
型 号 |
名 称 |
|
KX-VV |
聚氯乙烯绝缘对绞聚氯乙烯护套K分度热电偶用补偿电缆 |
|
KX-VPV |
聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
|
KX-VPVP |
聚氯乙烯绝缘对绞铜丝编织分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
|
KX-VVP |
聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆 |
|
KX-FF |
氟塑料绝缘对绞氟塑料护套K分度热电偶用补偿电缆 |
|
KX-FPF |
氟塑料绝缘对绞铜丝编织分屏蔽氟塑料护套K分度热电偶用补偿电缆 |
|
KX-FPFP |
氟塑料绝缘对绞铜丝编织分屏蔽总屏蔽氟塑料护套K分度热电偶用补偿电缆 |
|
KX-FFP |
氟塑料绝缘对绞铜丝编织总屏蔽氟塑料护套K分度热电偶用补偿电缆 |
|
KX-FV-105 |
氟塑料绝缘对绞耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆 |
|
KX-FPV-105 |
氟塑料绝缘对绞铜丝编织分屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆 |
|
KX-FPVP-105 |
氟塑料绝缘对绞铜丝编织分屏蔽总屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆 |
|
KX-FVP-105 |
氟塑料绝缘对绞铜丝编织总屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆 |
|
KX-HF4B |
聚四氟绝缘对绞玻璃丝编织护套K分度热电偶用补偿电缆 |
|
KX-HF4PB |
聚四氟绝缘对绞铜丝编织分屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆 |
|
KX-HF4PBP |
聚四氟绝缘对绞铜丝编织分屏蔽总屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆 |
|
KX-HF4BP |
聚四氟绝缘对绞铜丝编织总屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆 |
注： ① 其他型号补偿电缆SC、KC、EX、JX、TX、NC、NX等,只需改写型号的第一项，如：EX-VPV；
② 屏蔽型式有：P：铜丝屏蔽，P1：镀锡丝屏蔽，P3：铝/聚酯复合膜，P2：铜塑复合膜；
③ 氟塑料绝缘和护套高温补偿导线用氟塑料整体连续挤出，具有很好的电性能和耐酸碱油水性能。
④ 一般用(G)普通级和精密级(S)以及耐热用(G)普通级和精密级(S)补偿电缆在订货注明即可。
⑤ 本安补偿电缆需在原型号前加“IA-”，如：IA-KX-VPVP；需阻燃补偿电缆，应在原型号前加“ZR-”。
6、交货要求
根据双方协议允许任何长度交货，长度计量误差为±0.5%。
7、订货须知
订货时务必注明产品名称、型号、对数、耐温等级、屏蔽型式、数量等。
|
