    SWP-PID自整定/光柱显示控制仪

    产品名称：SWP-PID自整定/光柱显示控制仪
    产品编号：Pro20086417242
    产品型号：
    更新时间：2013.07.04
    推荐企业：天康
    浏览次数：




    产品详细介绍：

    SWP-LED系列PID外给定（或阀位）控制仪/PID外给定（或阀位）光柱显示控制仪适用于需要进行高精度测量控制的系统，可取代放大器直接驱动执行的机构(如阀位等)。
    　　SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。
    一、 主要特点
    　　1、 通过简单快捷的参数设置，即可适配各种分度号,，进一步提高了仪表的多用性与可靠性。
    　　2、 PID参数自整定。
    　　3、 同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出（开关量控制输出-继电器正转、反转控制）及一路模拟量变送输出，可适用于各种测量控制场合。
    　　4、 自动跟随外部给定值（或阀位反馈值）进行控制输出（模拟量控制输出或继电器正转、反转控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。
    二、 特殊技术参数
    控制输出方式
    		PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
    设定/显示精度
    		+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
    比例范围
    		0.0%-100.0%（单位：0.1%）
    积分（复位）时间
    		0-9,999s（单位：1s）
    微分（比率）时间
    		0-9,999s（单位：1s）
    控制周期
    		1-250s（单位：1s）
    采样周期
    		0.5s
    三、 仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图）
    型号
    SWP-ND415、D425系列

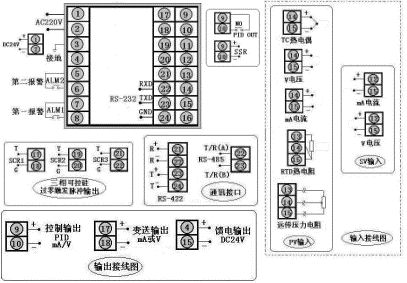

    接 线 图
    仪表外形


    仪表尺寸:96×48×110mm
    开孔尺寸:92×44mm
    重 量:240g
    型号
    SWP-NS415、S425系列
    仪表外形


    仪表尺寸:48×96×110mm
    开孔尺寸:44×92mm
    重 量:240g

    型号
    SWP-ND815、D825系列

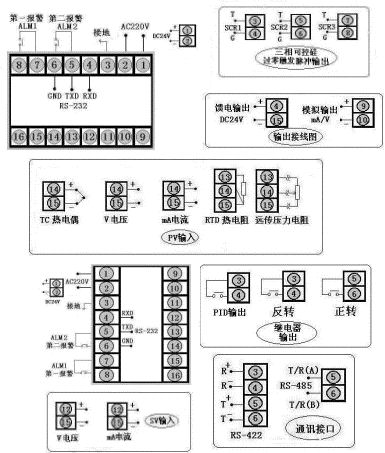

    接 线 图
    仪表外形


    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g
    型号
    SWP-NT815、T825系列
    仪表外形


    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g

    型号
    SWP-NS815、S825系列
    仪表外形


    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    型号
    SWP-NT815、T825系列
    仪表外形


    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    型号
    SWP-ND915、D925系列

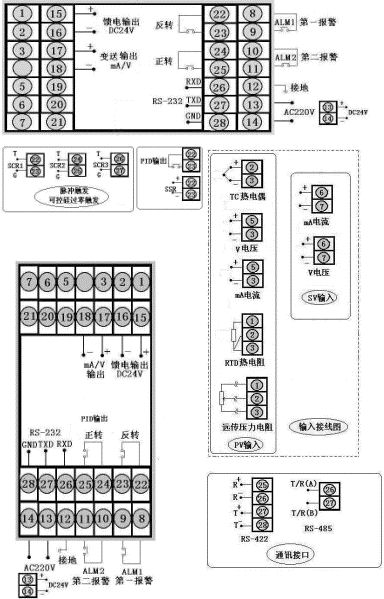

    接 线 图
    仪表外形


    仪表尺寸:96×96×140mm
    开孔尺寸:92×92mm
    重 量:400g
    型号
    SWP-ND715、D725系列

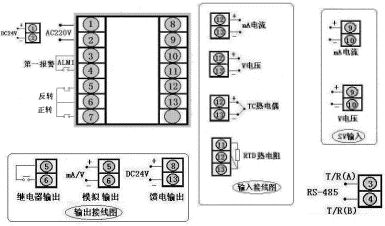

    接 线 图
    仪表外形


    仪表尺寸:72×72×110mm
    开孔尺寸:68×68mm
    重 量:240g
    特殊订货与本接线图不同之处，以随机接线图为准。
    四、 SWP-LED系列PID自动演算外给定（或阀位）控制仪型谱表
    型 号
    代 码
    说 明
    SWP -N
    		□ □ □□-□ □ □ -□□/□□-□ □ -□ -□ 新一代PID自整定控制仪
    外形特征
    D
    S
    		   　 　 　 　 　 　 　 　 　 　
    横式显示仪表
    竖式显示仪表
    外形尺寸
    4
    7
    8
    9
    		  　 　 　 　 　 　 　 　 　
    96×48mm（横） 48×96mm（竖）
    72×72mm
    160×80mm 80×160mm
    96×96mm
    控制作用
    15
    25

    外给定控制
    阀位控制（继电器正转反转控制）
    通讯方式
    □
    		  　 　 　 　 　 　 　 参见"通讯方式"
    控制输出
    □
    		  　 　 　 　 　 　 参见"控制输出方式"
    变送输出
    □
    		  　 　 　 　 　 参见"变送输出方式"
    PV输入类型
    □□
    		  　 　 　 　 参见"输入类型"
    SV输入类型
    □□
    		  　 　 　 参见"输入类型"
    第一报警方式
    □
    		  　 　 参见"报警输出方式"
    第二报警方式
    □
    		  　 参见"报警输出方式"
    馈电输出
    P
    		  DC24V馈电输出
    供电方式
    W
    T
    　　
    DC24V供电
    AC90～265V供电（开关电源）
    AC220V供电（线性电源，可省略）
    五、 SWP-LED系列PID光柱显示外给定（或阀位）控制仪型谱表
    型 号
    代 码
    说 明
    SWP -N
    		T□□□-□ □ □- □□/□□-□ □-□- □ -□ 新一代PID光柱显示控制仪
    外形尺寸
    8
    		  　 　 　 　 　 　 　 　 　 　 160×80mm,80×160mm
    控制作用
    15
    25
    		  　 　 　 　 　 　 　 　 　
    外给定控制
    阀位控制(继电器正转反转控制)
    通讯方式
    □
    		  　 　 　 　 　 　 　 　 参见"通讯方式"
    控制输出
    □
    		  　 　 　 　 　 　 　 参见"控制输出方式"
    变送输出
    □
    		  　 　 　 　 　 　 参见"变送输出方式"
    PV输入类型
    □□
    		            参见"输入类型"
    SV输入类型
    □□
    		  　 　 　 　 参见"输入类型"
    第一报警方式
    □
    		  　 　 　 参见"报警输出方式"
    第二报警方式
    □
    		  　 　 参见"报警输出方式"
    馈电输出
    P
    		  　 DC24V馈电输出
    供电方式
    W
    T
    　　

    DC24V供电
    AC90～265V供电（开关电源）
    AC220V供电（线性电源，可省略）
    外形特征
    X
    　　
    横式显示
    竖式显示（可省略）
    特殊型号或要求的, 请提供分度号或参考标准，定货时说明 。
    ★ 变送输出方式
    选型代码
    0
    2
    3
    4
    5
    8
    输出方式
    无输出
    4～20mA
    0～10mA
    1～5V
    0～5V
    特殊规格
    ★ 输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    01
    B
    400～1800 ℃
    09
    Pt100.1
    		-99.9～199.9℃
    17
    30～350Ω
    -1999～99999 d
    02
    S
    0 ～1600 ℃
    10
    Cu50
    		-50.0～150.0 ℃
    18
    特 殊 规 格
    用 户 特 定
    03
    K
    0 ～1300 ℃
    11
    Cu100
    		-50.0～150.0 ℃
    19
    4～20 mA开方
    -1999～99999 d
    04
    E
    0 ～1000 ℃
    12
    4～20 mA
    		-1999～99999 d
    20
    0～10mA开方
    -1999～99999 d
    05
    T
    -200～400 ℃
    13
    0～10 mA
    		-1999～99999 d
    21
    1～ 5 V开方
    -1999～99999 d
    06
    J
    0 ～1200 ℃
    14
    1～5 V
    		-1999～99999 d
    22
    0～5 V开方
    -1999～99999 d
    07
    Wre
    0 ～2300 ℃
    15
    0～5 V
    		-1999～99999 d
    23
    可切换输入
    详见下表　
    08
    Pt100
    -200～650 ℃
    16
    0～20 mA
    		-1999～99999 d
    　
    　
    　
    ★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    01
    B
    05
    T
    09
    Pt100.1
    14
    1～5 V
    21
    1～5 V开方
    02
    S
    06
    J
    10
    Cu50
    15
    0～5 V
    22
    0～5 V开方
    03
    K
    07
    WRe
    12
    4～20 mA
    19
    4～20 mA开方
    　
    　
    04
    E
    08
    Pt100
    13
    0～10 mA
    20
    0～10mA开方
    　
    　
    ★ 报警输出方式
    选型代码
    N
    H
    L
    G
    A
    D
    输出方式
    无报警（可省略）
    上限报警
    下限报警
    偏差内报警
    偏差外报警
    LBA报警
    ★ 通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    ★ 控制输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    		6 7 8
    输出方式
    无输出
    继电器
    4～20mA
    0～10mA
    1～5V
    0～5V
    		SCR输出 SSR输出 特殊规格
    ★ 第一报警输出只能选择N、H或L报警输出。
    ★ 注1：仪表显示方式为 PV、SV双LED显示。
    ★ 注2：外给定控制--可选择由内部设定控制目标值或由外部输入设定控制目标值。
    ★ 注3：阀位控制--继电器正转、反转控制输出。
    ★ 型号举例：
    ①SWP-ND815-21-08/12-HL-P-W
    外给定控制，通讯方式RS232，输出方式继电器输出，PV输入类型为Pt100，SV输入类型为4～20 mA，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，供电方式为直流24V供电。
    ②SWP-NT815-81-10/12-LH-T
    光柱显示，外给定控制，通讯方式RS485，输出方式继电器输出，PV输入类型为Cu50，SV输入类型为4～20 mA，第一报警为下限报警，第二报警为上限报警，开关电源AC90～265V供电。
