超声波明渠流量计
产品编号：Pro2008649205
产品型号：
更新时间：2013.07.04
推荐企业：天康
浏览次数：
产品详细介绍：
超声波物位差计 CN331 系列超声波仪表通过模式转换可实现明渠 CN331 转换器 CN331 超声波仪表基于发射短超声波脉冲的测量原理。 测量过程中，内置式的自诊断控制系统可 应 用
CN331 转换器可以与单个探头连接，

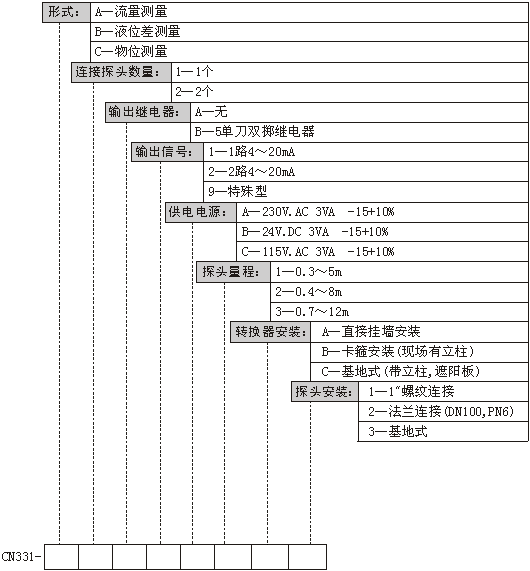

用于池 / 河岸边基地式安装支架 如何订货
超声波物位计
CN331型
流量计、物位差计、物位计功能。一个超声波探头与转换
器连接，安装在标准的堰槽，构成明渠流量计。两个超声
波探头与转换器连接，实现液位差测量。一个超声波探头
与转换器连接，也可单纯用作物位测量，直接控制泵等设
备。
CN331 全系列欧洲本土生产，设计xj****，功能强
大，配置灵活，安装简单，使用方便。
·壁挂式安装方式，适于户外安装
· 5 路继电器输出， 2 路 4 ～ 20mA 输出
·可快速开启的前面板方便操作
·简便的 5 键输入模式
·液晶显示屏可同时显示两路不同的测量值
CN331 探头
· IP68 防护等级，可用于恶劣现场环境
·自带 RS485 接口 , 可通过计算机进行全功能设定
·现场无调校按键
·全密封结构，安装简单
工作原理
超声波发射到被测物的表面被反射回来，并被探头接收，
通过对声波发射和反射的行程所需时间和测量距离成正比
的原理可得出物位值。该测量值传输给转换器，根据内部
存储的数据计算出流量、物位差或物位等用户需要的参数，
并显示在面板上。
CN331 超声波转换器内含一个xj****的单片机完成对数据
的采集和超声波探头直接处理超声波信号，用一个超高微处
理器实现其强大的功能。由于具有xj****的 DSP( 数字信号
处理 ) 功能，因此本仪表具有良好的稳定性，抗干扰能力
和精度。
随时检测回波质量（回波损失或丢失），
读数不稳定或电子故障，以上自诊断的监
测可通过设定变送器中的一个或两个继电
器作为故障报警来实现，优良的制造技术
和合适的材料运用，充分的老化实验（例
如：温度范围）和使用硅材料后所带来的
质量和可靠性相加带来了本仪表优异的工作稳定性。
CN331 超声波物位探头内置有信号过滤系
统，能够识别搅拌叶片的反射回波，因此可
以安装在带有搅拌器的大罐上。

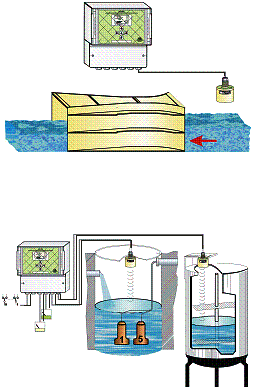

CN331 转换器可以与一个超声波探头连接，构成
明渠流量计使用。
CN331 转换器与两个探头连接时，可以实现液位差测量功能。
完成液位测量、泵控制、流量测量功能，
也可与两个探头连接，分别完成以上相
同或不同的功能使用，两路通道间相互
***立，互不干扰。

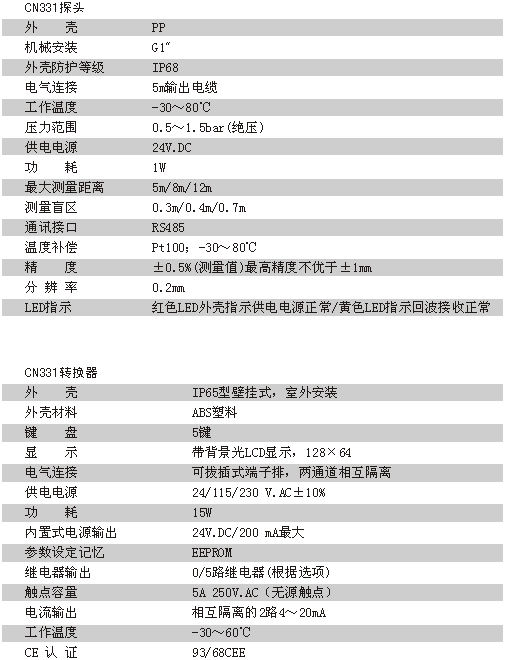

技术参数

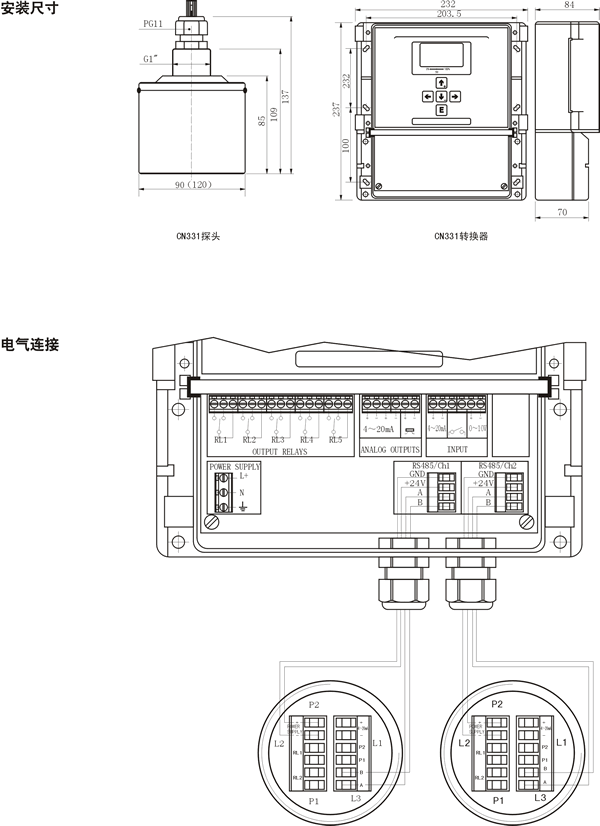

基地式安装
带可伸缩的探头安装臂
转换器固定在带遮阳板的安装板上
